1、装配热电偶应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、装配热电偶特点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、装配热电偶工作原理
装配热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、装配热电偶主要技术参数
产品执行标准
IEC584
JB/T9238-1999
5、装配热电偶常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。
即1m长的试样的绝缘电阻为1000MΩ；
10m长的试样的绝缘电阻为100MΩ；
6、装配热电偶测量范围及允差
| 型 号 | 分 度 号 | 允 差 等 级 | |||
| I | II | ||||
| 允差值 | 测温范围°C | 允差值 |
测温范围°C |
||
| WRN | K | ±1.5°C | -40~+375 | ±2.5 °C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075 ltl |
333~1200 |
||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004 ltl | 125~350 | ±0.0075 ltl | 133~350 | ||
7、装配热电偶接线盒形式
8、装配热电偶型号命名方法
9、装配热电偶接线方式

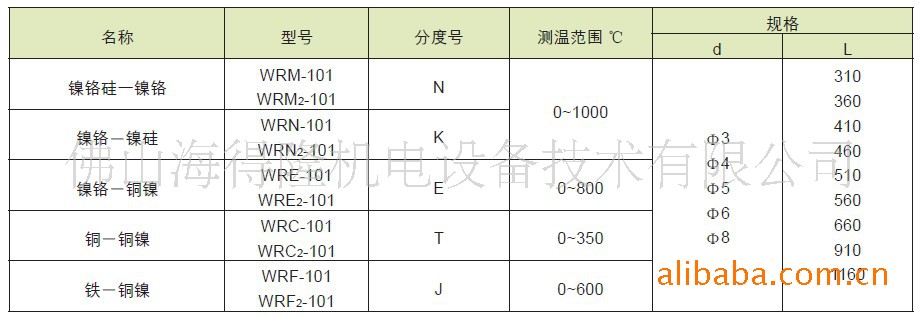

10、装配热电偶感温原件及参数表
11、装配热电偶 固定螺纹（防喷式）热电偶规格型号
|
产品型号 |
分度号 |
温度范围℃ |
热响应时间 |
保护管材料 |
规 格(mm) |
|
|
d |
L x l |
|||||
|
WRM-220 WRM2-220 |
N |
0-800 |
<90S |
1Cr18Ni9Ti |
?16 |
300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRM-220G WRM2-220G |
0-800 |
<24S |
1Cr18Ni9Ti |
|||
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRN-220 WRN2-220 |
K |
0-800 |
<90S |
1Cr18Ni9Ti |
||
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRN-220G WRN2-220G |
0-800 |
<24S |
1Cr18Ni9Ti |
|||
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRE-220 WRE2-220 |
E |
0-700 |
<90S |
1Cr18Ni9Ti |
||
|
WRE-220G WRE2-220G |
<24S |
|||||
|
WRC-220 WRC2-220 |
T |
0-350 |
<90S |
1Cr18Ni9Ti |
||
|
WRC-220G WRC2-220G |
<24S |
|||||
|
WRF-220 WRF2-220 |
J |
0-600 |
<90S |
1Cr18Ni9Ti |
||
|
WRF-220G WRF2-220G |
<24S |
|||||
|
WRM-221 WRM2-221 |
N |
0-800 |
<120S |
1Cr18Ni9Ti |
?20 |
|
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRM-221G WRM2-221G |
0-800 |
<24S |
1Cr18Ni9Ti |
|||
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRN-221 WRN2-221 |
K |
0-800 |
<120S |
1Cr18Ni9Ti |
||
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRN-221G WRN2-221G |
0-800 |
<24S |
1Cr18Ni9Ti |
|||
|
0-1000 |
0Cr25Ni20 |
|||||
|
WRE-221 WRE2-221 |
E |
0-700 |
<120S |
1Cr18Ni9Ti |
||
|
WRE-221G WRE2-221G |
<24S |
|||||
|
WRC-221 WRC2-221 |
T |
0-350 |
<120S |
1Cr18Ni9Ti |
||
|
WRC-221G WRC2-221G |
<24S |
|||||
|
WRF-221 WRF2-221 |
J |
0-600 |
<120S |
1Cr18Ni9Ti |
||
|
WRF-221G WRF2-221G |
<24S |
|||||
12、装配热电偶安装方式
 |
 |
 |
| 无固定装置热电偶 | 固定螺纹式热电偶 | 活动法兰式热电偶 |
 |
 |
 |
| 固定法兰式热电偶 | 活络管接头式热电偶 | 固定螺纹锥形热电偶 |
 |
 |
 |
| 直形管接头式热电偶 | 固定螺纹接头式热电偶 | 活动螺纹管接头式热电偶 |
